R tips：ggplot无缝拼图

ggplot2及其衍生包可以绘制各种各样的复杂绘图，常见的使用场景是使用ggplot2绘制单图，使用ggpubr、cowplot、gridExtra及patchwork等工具包进行拼图，尤其是patchwork包，它的函数设计理念很优秀，使用很方便 。

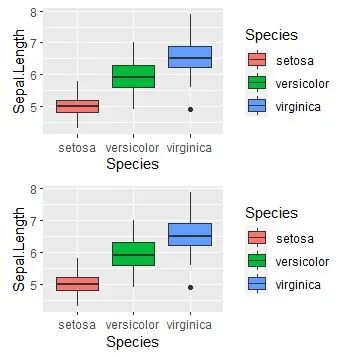

拼图可以解放很多ggplot2的绘图限制，是一个非常有意思的话题。但是如果做过拼图的人就会发现，拼图只是简单的将两个图摆放在一起，图与图之间依然保留着很多空白空间。

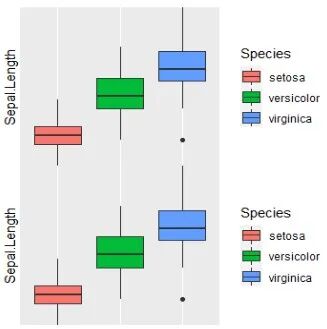

假如可以去除这个空白空间，那就可以实现无缝拼图，可以在很多复杂图表的绘制中发挥作用。

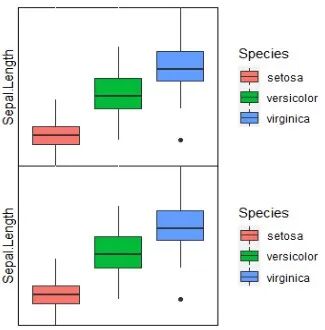

为了更清晰的展示这个图的两个子图，可以在子图的panel上添加一个边框，可以发现两个子图的绘图区域的确是无缝拼接。

复现上面的拼图

下面先复现一下上面的两个图：

library(ggplot2)
library(magrittr)
library(patchwork)

# 1. 常规拼图
p <-
  iris %>%
  ggplot(aes(x = Species, y = Sepal.Length, fill = Species)) +
  geom_boxplot()

p/p

# 2. 无缝拼图
p_clean <-
  p +
  theme(
    axis.title.x = element_blank(), # 去除x轴标题
    axis.text.x  = element_blank(), # 去除x轴标签
    axis.ticks.x = element_blank(), # 去除x轴ticks
    axis.ticks.length.x = unit(0, "mm"), # ticks去除的关键，ticks的绘图区域调为0
    plot.margin         = margin() # 去除绘图margin
  ) +
  scale_y_discrete(expand = c(0, 0)) # 若为白色背景，还需要去除轴两侧的空白填充

p_clean / p_clean

# 3. 无缝拼图，添加边框
p_clean2 <- p_clean +
  theme(
    panel.background = element_rect(fill = NA, colour = "black")
  )

p_clean2/p_clean2

无缝拼接的经验总结

一个图在拼接的时候，需要处理的细节有：

1. 轴标题、轴标签、轴刻度是显而易见的阻挡无缝拼接的绘图元素，需要去除。需要注意的是，真正去除刻度的命令是靠axis.ticks.length主题属性设为0才实现的。

2. 隐形的阻挡无缝拼接的原始是绘图的margin，可以通过将plot.margin主题属性设为0来关闭。

3. 如果绘制的图是白色背景，那么还会有一部分空白区域是轴的expand属性带来的，可以通过scale_*系列函数来将其设置为0。

4. 当需要设置ticks的length的时候，传递的参数是一个unit对象，比如上面使用的unit(0, "mm")。当需要设置plot.margin的时候，需要传递的是一个margin对象，比如上面使用的margin()，margin函数默认就是生成一个0边界的margin。

5. 拼图一般是拼接的不同的图表，注意此时可能需要使用xlim、ylim或者scale_*函数的limits属性来控制拼图的轴范围是一致的。因为去除了轴标签之后，两个图是共用一个轴标签的，只有轴标签范围一致才能保证绘制的图表是正确的。

6. 另借助patchwork的plot_spacer和plot_layout，并通过使用wrap_plots精细调整每个拼图的占据比例，可以实现非常复杂多变的图形拼接，比如aplot擅长的添加轴图表。但是aplot有局限，不能把两个aplot拼在一起，但是无缝拼接的思路就可以很容易的实现‘多拼多’。

这里有点抽象，举个例子：

# 令p为常规ggplot2绘图对象

# aplot可以完成如下工作：
p %>% insert_right(p) %>% insert_right(p) %>% insert_right(p)

# 但是无法完成如下工作：
p_a1 <- p %>% insert_right(p)
p_a2 <- p %>% insert_right(p)

p_a1 %>% insert_right(p_a2)

虽然从逻辑上，这两个图的绘制结果应该是一样的。

但是本文的所说的patchwork无缝拼图就不存在这个问题，任意组合、任意拼接、任意嵌套。

复杂绘图往往比较个性化，具体情况就不展开了，最后留一个小问题：

如果仔细看的话，会发现本文所举例子中的无缝拼图中间的x轴上有两个细微的空白gaps，这个是怎么造成的？
